一、設備概述

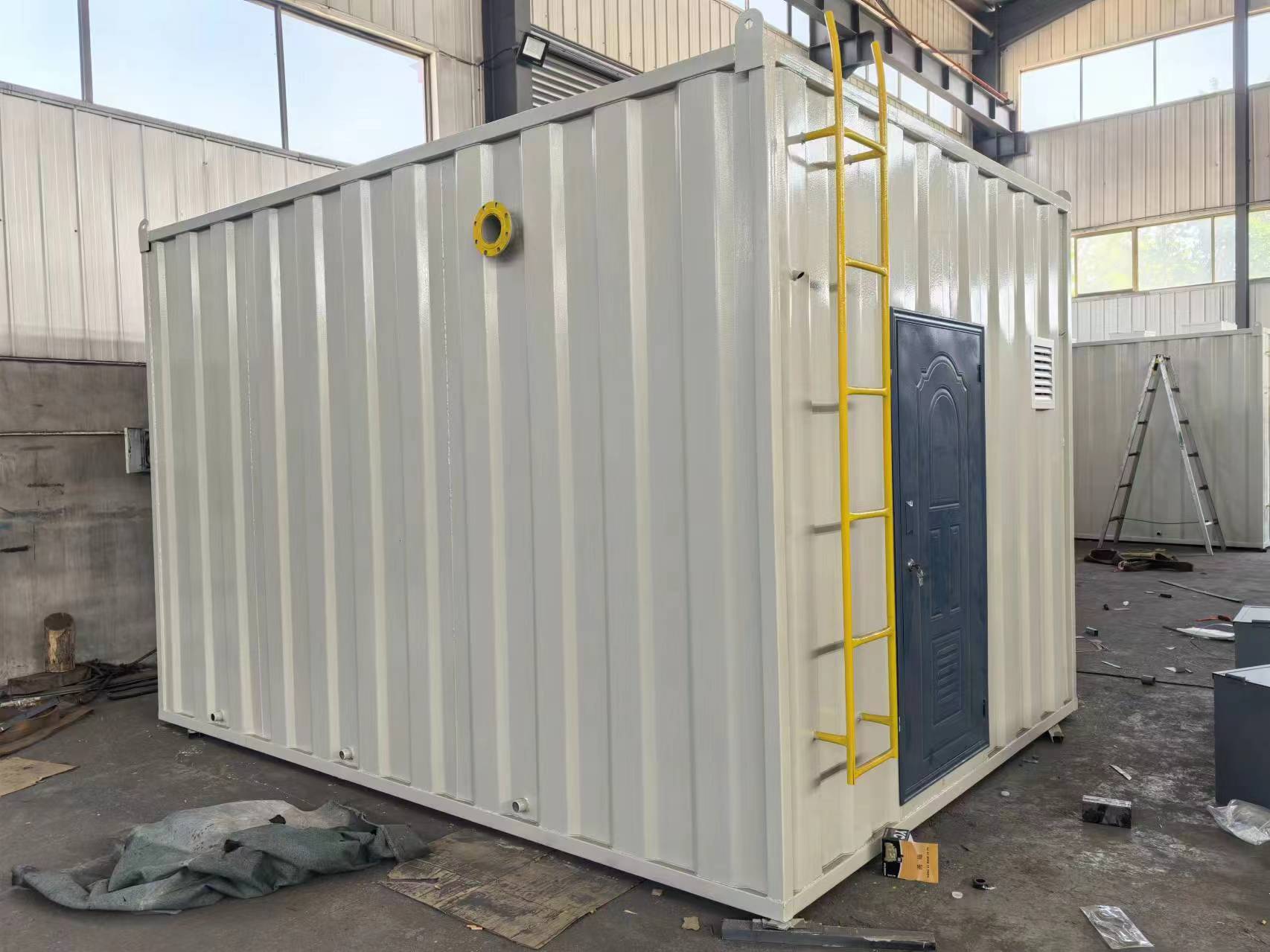

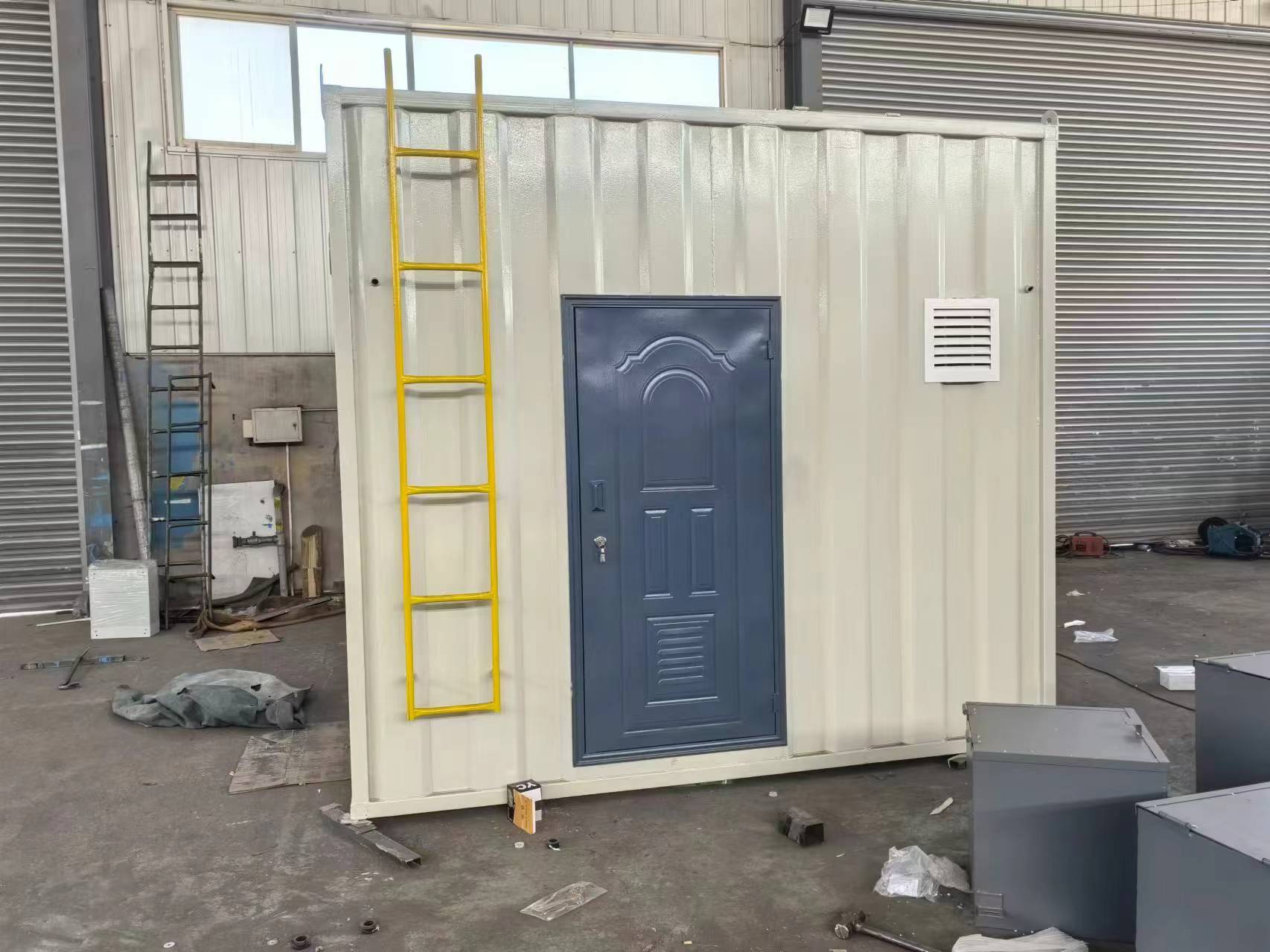

一體化瓦楞板式污水處理設備 是一種專為農村、鄉鎮等分散式污水場景設計的模塊化處理裝置。其核心特征在于采用瓦楞結構板材 （多為玻璃鋼/碳鋼材質）作為箱體，具有高強度、耐腐蝕、輕量化特點，結合生物處理工藝（如AO、AAO、MBR等），實現污水高效凈化。

二、核心結構與技術原理

1. 箱體結構

材質 ：玻璃鋼（FRP）或防腐碳鋼，表面瓦楞設計提升抗壓能力（可達50kPa以上）。

模塊化 ：可分段預制，現場快速拼裝，適應不同處理規模（5-500噸/日）。

密封性 ：全封閉結構，避免異味外溢，減少二次污染。

2. 處理工藝 （以常用AO工藝為例）

處理單元

功能說明

格柵井

攔截固體雜物（毛發、塑料等）

調節池

均化水質水量，緩沖沖擊負荷

AO生物池

缺氧池（A）

：反硝化脫氮；

好氧池（O）

：降解COD/BOD，硝化作用

沉淀池

泥水分離，污泥回流至缺氧池

消毒池

紫外線或次氯酸鈉消毒，殺滅病原體

可選升級工藝 ：

MBR膜組件 ：替代沉淀池，出水達一級A標準（懸浮物接近0）。

光伏供電 ：配套太陽能電池板，解決農村缺電問題。

三、突出優勢

優勢

說明

建設周期短

工廠預制，現場安裝3-7天（傳統混凝土池需1-3個月）

占地面積小

地埋式設計，地表可作綠化或停車場（節省30%-50%用地）

抗沖擊負荷

調節池緩沖+生物工藝適配，適應農村用水量季節性波動

運維簡便

智能PLC控制，遠程監控，只需定期清理柵渣、排泥（1-2次/年）

成本經濟

投資成本約

0.8-1.5萬元/噸水

（含設備、安裝），運行電費＜0.3元/噸

四、適用場景

人口集中區域 ：行政村、民宿集群、農家樂集中區。

敏感水體周邊 ：飲用水源地保護區、生態濕地鄰近區。

地形復雜地區 ：山區、丘陵地帶（設備可靈活布局，避免長距離管網）。

應急處理需求 ：臨時聚居點、災后重建污水處理。

五、與傳統處理方式對比

對比項

瓦楞板一體化設備

傳統化糞池

人工濕地

出水水質

一級B~一級A標準

僅初步沉淀

受氣候影響大

占地

極小（地埋）

中等

極大（需土地資源）

運維難度

低（自動化）

高（需頻繁清掏）

中（植物維護）

抗低溫能力

強（可加保溫層）

弱（冬季失效）

極弱（北方冬季凍結）

六、典型案例參數

處理規模 ：50噸/日（約服務500人口）

進水水質 ：COD≤300mg/L，NH?-N≤40mg/L

出水標準 ：《城鎮污水處理廠污染物排放標準》一級B

能耗 ：0.5kW·h/噸水

壽命 ：≥20年（定期維護情況下）

七、注意事項

前期設計 ：需精確核算水量，避免設備閑置或超負荷運行。

污泥處置 ：定期排放的污泥需經脫水后資源化利用（堆肥）或合規清運。

防凍措施 ：北方地區需增加保溫層或降低池體埋深（低于凍土層）。

群眾參與 ：建立村級運維小組，培訓基礎操作技能，保障長效運行
